日前,，天津市第三中心醫院重癥醫學科順利實施EIT技術,，成功救治了多位命懸一線的患者。
電阻抗斷層成像是什么,？
電阻抗斷層成像（electrical impedance tomography,，EIT）是以生物體內電阻抗的分布或變化為成像目標的一種醫學成像手段。其原理是通過在人體表面放置一定數量的電極,，以一定的驅動方式由電極注入安全電流,，并同時測量其他電極的表面電壓，然后通過特定的重構算法重建出電極層周圍的人體阻抗分布圖像,。

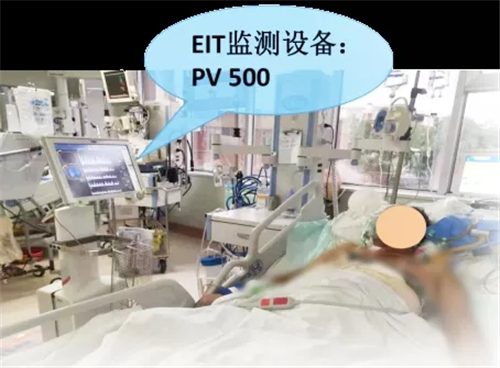

目前,，EIT技術主要用于乳腺癌檢測成像、腹部臟器功能成像,、肺部呼吸功能成像,、腦部功能成像等，我院重癥醫學科主要應用了肺部EIT技術,。圖1展示的就是我院重癥醫學科為一位剛剛撤離呼吸機的ECMO患者進行EIT監測的場景,。
肺EIT能做什么？

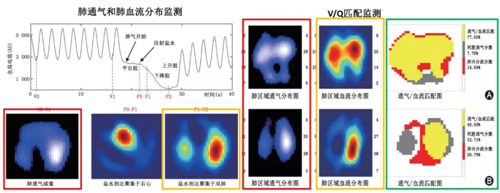

具體來講,，能監測肺通氣分布,、肺血流分布以及通氣/血流匹配的情況（圖2）。紅框框出的是肺通氣分布圖像,，它由三種顏色組成,，其中白色區域是通氣最好的區域，黑色區域是沒有通氣的區域,，藍色部分是通氣介于兩者之間的區域,。
橙色框框出的是肺血流灌注圖像，中間近似黑色的區域血流灌注最好,，越往周邊血流灌注越差。
把肺通氣和肺血流分布圖像結合起來,，可以構建出通氣/血流匹配圖像,，就是綠色框框出的部分,，圖像上黃色區域是通氣/血流匹配的區域，灰色區域是死腔通氣的區域,，即只有通氣而沒有血流灌注的區域,，紅色區域是肺內分流的區域，即只有血流灌注而沒有通氣的區域,。這些監測可以指導我們對患者進行個體化干預,。
肺EIT有哪些優勢？

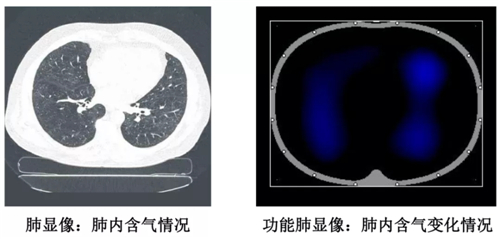

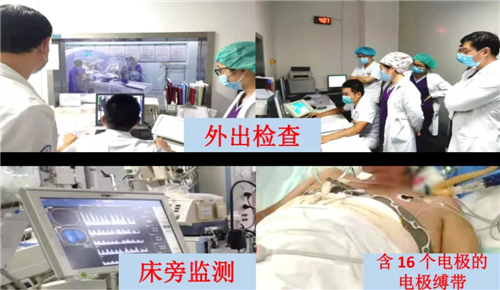

EIT與我們通常使用的肺CT和肺ECT是不同的,，肺CT和肺ECT都有一定放射性,，而且不能床旁進行，需要將患者轉運到放射科或核醫學科,，對ICU的危重患者來說,，外出檢查面臨著很大的風險，有些患者由于極其危重根本沒有機會外出檢查,，而EIT監測沒有輻射,，只需在患者胸部固定一個包含十六個電極的縛帶，在床旁就能監測患者的情況,。
另外,，肺CT和ECT都是靜態的瞬時圖像，只反映患者當時的情況,，無法做到動態連續評估,，而EIT恰好能克服上述缺點，能夠動態連續地對患者進行監測,。右圖展示的就是一個健康成人肺通氣的動態圖像,。
肺EIT在臨床中如何應用？

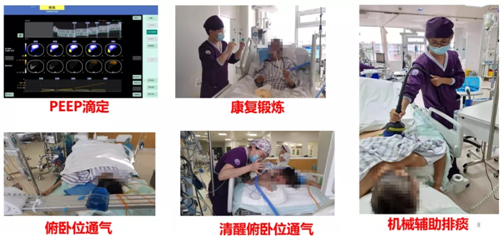

圖5展示的是我們應用EIT的場景,，EIT監測技術不僅用于PEEP滴定,，還用于指導患者的俯臥位通氣、機械輔助排痰及康復鍛煉,，從而實現對患者更為精準的干預,。
（重癥醫學科王志勇）
|
